剛玉是一種由氧化鋁(Al2O3)的結(jié)晶形成的。熔點高達2000℃-2030℃，剛玉在摩氏硬度表中位列第9級。比重為4.00，有六角柱體的晶格結(jié)構(gòu)。有著剛玉的硬度，和相對比鉆石更低廉的價錢，它成為了砂紙及研磨工具的好材料。
剛玉有玻璃光澤。是鋁礬土為主要原料經(jīng)礦業(yè)爐煉出的人造材料，可做磨料和耐火材料。純度較高的為白色叫白剛玉，含有少量雜質(zhì)的為棕色叫棕剛玉。
由于有耐高溫、耐腐蝕、高強度等性能，故用做澆鋼滑動水口，冶煉稀貴金屬、特種合金、高純金屬、玻璃拉絲、制作激光玻璃的坩堝及器皿；各種高溫爐窯，如耐火材料、陶瓷、煉鐵高爐的內(nèi)襯（墻和管）；理化器皿、火花塞、耐熱抗氧化涂層。SiO2小于0.5%的低硅燒結(jié)剛玉磚是炭黑、硼化工、化肥、合成氨反應(yīng)爐和汽化爐的專用爐襯。

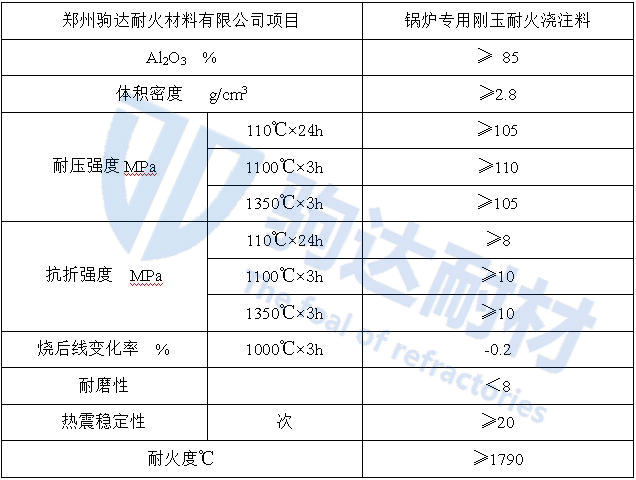

以剛玉為骨料和粉料外加一些結(jié)合劑所制備的剛玉澆注料。具有比高鋁耐火澆注料和莫來石耐火澆注料更高的機械強度和抗磨蝕等性能，但抗熱震性能稍差些。主要用做鍋爐、高爐熱風爐、加熱爐、陶瓷窯爐等各種窯爐的內(nèi)襯材料。
為充分發(fā)揮剛玉澆注料的優(yōu)良性能，延長其使用壽命，特制訂下列使用說明，請在使用時嚴格按下列說明執(zhí)行，否則會縮短其使用壽命直至其被破壞。
1、剛玉澆注料的包裝：該澆注料采用塑料編織袋包裝，結(jié)合劑由小塑料袋另裝，每袋25kg。
2、攪拌:攪拌采用強制式攪拌機攪拌，以每袋為一整體單位，根據(jù)實際用量可多袋攪拌。施工溫度5℃—35℃，溫度偏低或偏高時必須采用升溫或降溫措施使其滿足施工溫度要求。
3、攪拌方法：先將耐火集料和結(jié)合劑全部放入強制式攪拌機中，將干料干拌2分鐘，使材料顏色統(tǒng)一后加水攪拌3—5分鐘至材料顏色均勻一致即可使用。攪拌好的料以手抓能成團但不漏漿為準。
4、剛玉澆注料加水量：耐火材料重量的6—8%，可根據(jù)天氣溫度情況適當浮動，用水必須是干凈的飲用水。
5、剛玉澆注料加水攪拌后必須在30分鐘以內(nèi)施工完畢，嚴禁返料攪拌施工和二次加水攪拌施工。
6、剛玉澆注料的振搗：剛玉澆注料應(yīng)采用插入式振動器或平板式振動器澆注施工。每層澆注高度不得超過400mm，每層振動致表面返漿即可，在一個部位，不能長時間振動以防材料顆粒分級或模板移位。施工時必須用振動器振動澆注，不允許手工振搗施工。
7、澆注料施工時應(yīng)連續(xù)進行，在前一層澆注料初凝期前，應(yīng)將下一層澆注料澆注完畢。如施工間隙超過其初凝期時，應(yīng)按施工縫要求進行處理。
8、澆注料的養(yǎng)護和脫模：澆注結(jié)束后自然養(yǎng)護24小時后即可脫模。剛玉澆注料澆注好后自然養(yǎng)護即可，養(yǎng)護時不能澆水，養(yǎng)護溫度5℃—35℃。脫模后養(yǎng)護72小時后即可按升溫曲線進行烘烤。
9、剛玉澆注料的烘烤：剛玉質(zhì)澆注料養(yǎng)護72小時后即可按下列
