碳化硅導熱率高，熱膨脹系數(shù)小，難于被鋼液及熔渣浸潤，且其在高溫下的氧化屬于保護型氧化，抗氧化能力明顯優(yōu)于碳素材料，因此，將剛玉與碳化硅復合制備出一高耐磨并抗熔渣侵蝕的耐火澆注料應用在電力鍋爐、冶金、建材等領域具有廣泛的用途。
碳化硅屬于共價鍵型化合物，剛玉屬離子鍵型化合物，因此要得到直接結(jié)合燒結(jié)良好且強度較高的碳化硅澆注料是很困難的必須通過調(diào)整顆粒級配，調(diào)整水泥和復合微粉的加入量制得常溫強度和高溫強度都較高的碳化硅澆注料。
碳化硅澆注料的骨料采用≤1mm、1-3mm、3-5mm三級粒度。骨料和粉料的質(zhì)量比為63~70:37~30.原料的基質(zhì)以剛玉為骨料，碳化硅，水泥，uf—SiO2、α—AL2O3為基質(zhì)主要原料，水泥的加入量屬于低水泥系列，加入量在2%將配好的料在加班機中干混2min ，再加水混煉3min，帶模養(yǎng)護24h后脫模，于110℃烘干24h。取部分烘干后的條狀試樣分別檢測常溫耐壓強度都大于80MPa。通過優(yōu)化顆粒級配，降低水泥的加入量、調(diào)整復合微粉的比例，解決了一般澆注料中常溫強度和高溫強度的矛盾，制得了一種常溫強度和高溫強度都較高的碳化硅澆注料

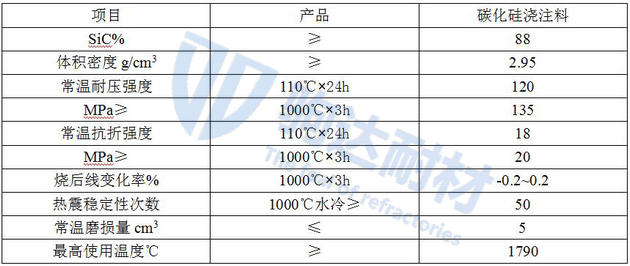

碳化硅重要的化學性質(zhì)有抗氧化性、抗腐蝕性。碳化硅澆注料中的碳化硅尤其在高溫（1100℃）下都很有利。尤其是碳化硅粉為150目，不可能被徹底氧化，在SiC粒子周圍發(fā)作部分縫隙，進步了澆注料抗熱震穩(wěn)定性和強度。未氧化完的SiC也起到顆粒增強的效果。碳化硅含量越多，越有利材料的抗結(jié)皮功能。SiC含量越多，越有利于耐堿功能的進步。
