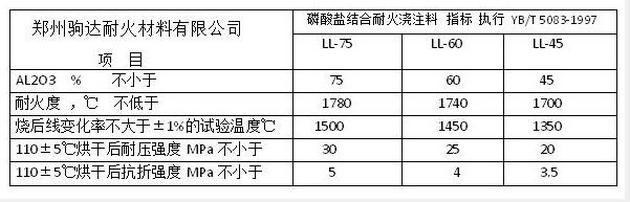

磷酸鹽澆注料是以礬土孰料作為骨料，用工業(yè)磷酸作為結(jié)合劑混合配制而成。具有高強(qiáng)度、高耐火度、高熱震穩(wěn)定性等特點(diǎn)，通過改變其原料組成的Al2O3含量，達(dá)到設(shè)計(jì)要求。其適應(yīng)溫度范圍在1450~1600℃之間，是使用溫度較高的一種澆注料。
磷酸鹽澆注料的配制及攪拌：
在工業(yè)爐檢修時(shí)，根據(jù)工作量的大小，可采用人工或機(jī)械方式攪拌配料，但總體工藝要求相同，先將耐火原料進(jìn)行充分?jǐn)嚢杌炀缓蟀蚜姿嵝枰昧康?0％ ～60％加入到混合好的干料中，進(jìn)行第一次攪拌，但不加人促凝劑，攪拌后應(yīng)困料，根據(jù)季節(jié)的不同，困料時(shí)間為24～48h，困好后的料在澆注施工前應(yīng)進(jìn)行第二次攪拌，此時(shí)要加入促凝劑高鋁水泥，攪拌均勻后再加入余下的磷酸，繼續(xù)攪拌3～4 rain即可。
磷酸鹽澆注料的澆注施工：
磷酸鹽澆注料的施工支模，根據(jù)工業(yè)爐施工部位的不同，通常有平面模板、曲面拱胎模板，根據(jù)材質(zhì)又分為鋼模和木模。模板制作時(shí)尺寸要準(zhǔn)確，支撐要牢固，防止在振搗澆注料時(shí)產(chǎn)生移位，在模板與澆注料接觸的一面，鋪貼一層牛皮紙或塑料布，以便脫模時(shí)消除麻面。
磷酸鹽澆注料澆注時(shí)通常采用插人式振動(dòng)棒振動(dòng)，振動(dòng)時(shí)間以澆注料表面泛漿為止，振動(dòng)時(shí)間過長(zhǎng)，會(huì)使?jié)沧⒘蟽?nèi)部分層，導(dǎo)致澆注料的強(qiáng)度降低；振搗時(shí)間過短，其內(nèi)部將不密實(shí)。
